1 技術背景

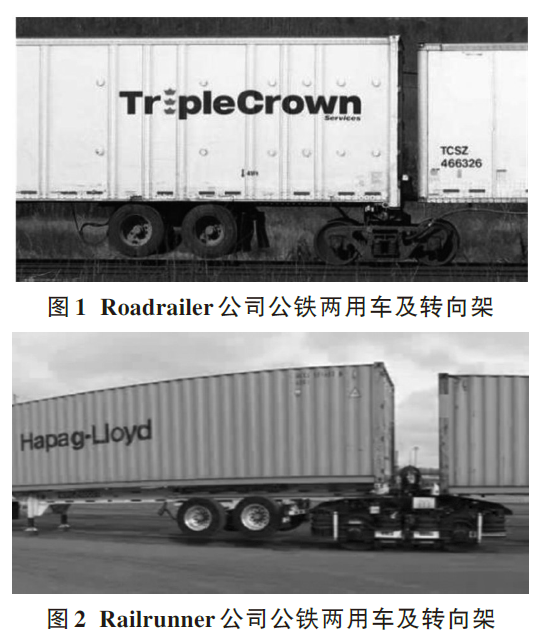

公鐵兩用車是解決鐵路貨運“門到門”運輸“最后1公里”問題的理想方案之一，傳統的公鐵兩用車在鐵路貨車的平臺基礎上，將貨車車體設計為公路半掛車，半掛車與轉向架組裝一起，可實現鐵路運輸；半掛車脫離轉向架，可在公路上運行，轉向架的連掛與脫離一般在鐵路站場進行。北美Roadrailer 公司和歐洲的Railrunner公司即采用這種結構，如圖1、圖2 所示。



傳統公鐵兩用車的公路——鐵路模式轉換，仍需借助專用機械，轉向架的拆裝增加了轉換耗時，轉向架的儲量限制了半掛車在站場上線的數量。為解決這些問題，中車長江公司提出了一體式公鐵兩用車的理念，公路—鐵路模式自動轉換，轉向架無需拆裝。配備升降氣囊的汽車懸架實現了公路—鐵路懸架的自主切換，密接式連接車鉤及連接裝置可與公路、鐵路車輛連掛，然而，狹窄空間的限制、特性與性能的要求對轉向架的設計提出了諸多挑戰，如圖3 所示。



2 技術要求
轉向架的設計要求主要有以下幾點。

2.1 自主吊掛與解鎖功能
轉向架在汽車懸架伸出時，應同車架固定提升；在汽車懸架縮入時，承擔鐵路承載功能，并能應對車架的回轉、浮沉錯動。

2.2 滿足空間限制
水平空間方面，轉向架被汽車懸架限制在1 m 余寬的矩形空間內，且被汽車懸架的氣囊侵入；垂向空間方面，由于公鐵車要同時滿足公路和鐵路限界，對汽車懸架伸出時的轉向架離地高度和汽車懸架縮入時的汽車輪離地高度都有要求，在氣囊行程有限的前提下，必須盡量減小轉向架的高度。

2.3 鐵路運行和制動性能
轉向架應實現公鐵車的鐵路走行功能，其結構強度、動力學性能、曲線通過能力都應滿足相應標準的要求，并能提供足夠制動力以滿足列車常規制動和緊急制動、駐車制動要求。

3 技術方案

3.1 轉向架結構
考慮到空間和自重的限制，一體式公鐵兩用車采用單軸轉向架的結構，由輪軸、構架、兩級懸掛（含軸箱、減振裝置、二系橡膠彈簧）、制動裝置、抗蛇形減振器等組成，如圖4 所示。

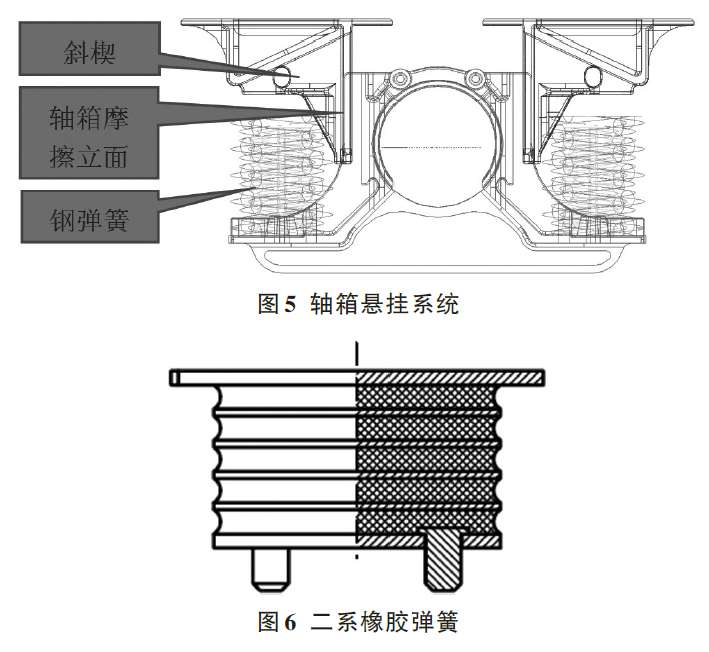

輪軸為鐵路貨車通用的RE2B 型輪軸，輪徑840 mm，軸重25 t。構架采用焊接箱型結構，構架中部設有圓柱形中央牽引裝置，配合車架銷孔，可傳遞轉向架與車架間的縱、橫向力，并使得轉向架可以繞軸旋轉，為車輛提供良好的小半徑曲線通過能力；構架中央牽引裝置與兩側梁的連接結構為X 型，為兩側的轉向架車輪和兩端侵入矩形設計區域的汽車懸架氣囊留出空間，同時，構架中部相對兩側下沉，以進一步降低轉向架高度。轉向架具備兩級懸掛系統，如圖5、圖6 所示。



第一級，為軸箱懸掛系統，采用鋼彈簧、斜楔、軸箱摩擦立面組成經典的鐵路貨車摩擦減震裝置，成本低、可靠性高；第二級，由4 個二系橡膠彈簧組成，能承受轉向架相對車輛旋轉時發生的大幅水平錯動，并調節受力不平均引起的4 個位置的載荷差，減小構架扭曲。

轉向架制動采用常用于鐵路機車的單元制動裝置，屬于單側閘瓦制動形式，每軸兩個，制動裝置安裝座結構額外強化以承受巨大的制動反力。轉向架與車架間設有兩個液壓閥結構的抗蛇形減振器，可大幅削弱鐵路高速運行時的蛇形運動，提高車輛直線運輸?shù)呐R界速度。

3.2 轉向架的吊掛與解鎖
利用公路—鐵路模式的轉向架垂向載荷差，以及懸掛系統在不同載荷下的行程差值，轉向架實現無需操作干預的自我吊掛和解鎖。轉向架軸箱外側設置有吊掛裝置，在公路模式下，吊掛裝置與構架配合，使得軸箱被吊起；在鐵路模式下，由于轉向架承載了車架的重量，鋼彈簧被壓縮，使得吊掛裝置與構架分離，兩者間足夠大的間隙使其在鐵路的各個工況都不會接觸，軸箱外側的吊掛裝置實現了軸箱和輪軸的吊掛和解鎖。同理，轉向架構架與車架間設置了類似的裝置，實現轉向架的吊掛和解鎖。

4 仿真分析

4.1 結構強度
目前，世界上還未形成權威的鐵路貨車單軸轉向架強度計算考核標準，根據轉向架結構特點，按照歐洲EN 13749《鐵路應用—轉向架構架結構要求》標準，對轉向架構架的靜強度及疲勞強度進行考核。

4.1.1 靜強度

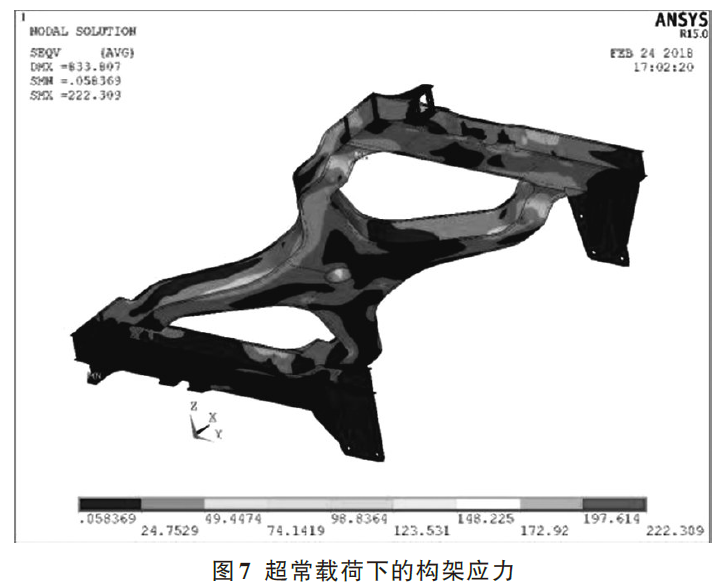

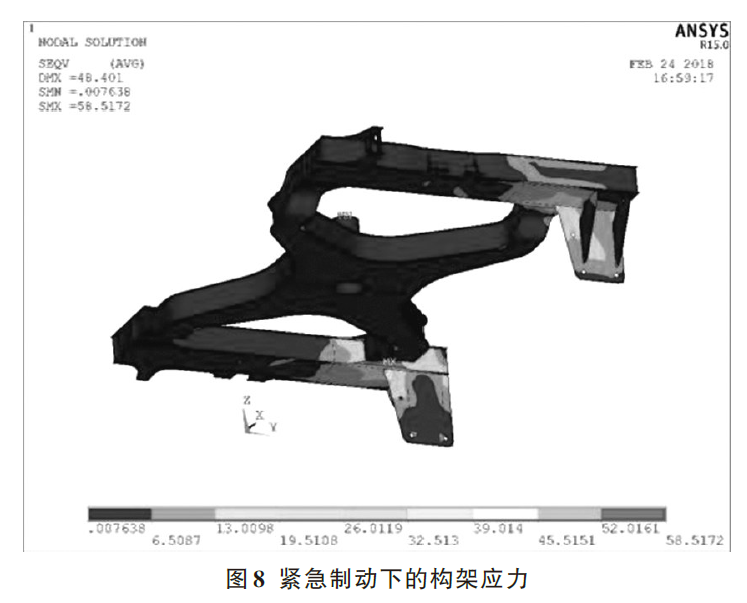

按照EN 13749 標準，分別在測梁、車軸、車軸處加載超常垂向、橫向、縱向載荷。為確保提吊和制動時的結構強度，又額外加倍考核了轉向架、軸箱提吊在轉向架吊起時的結構強度，并模擬了轉向架緊急制動時的結構強度，如圖7、圖8 所示。





計算結果顯示，在各超常載荷工況下，構架上各部位的應力均小于相應母材的許用應力，構架的靜強度滿足EN 13749 標準的要求。

4.1.2 疲勞強度

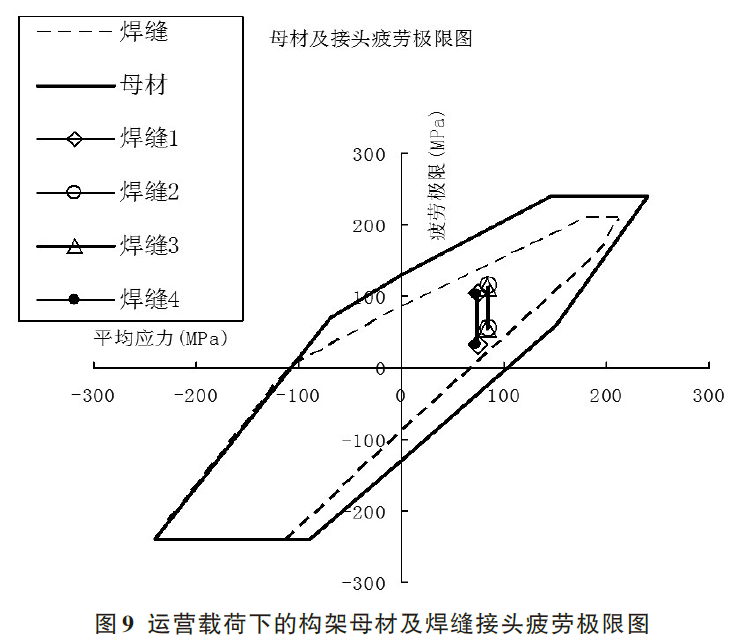

按照EN 13749 標準，分別在測梁、車軸、車軸施加垂向、橫向、縱向運營載荷，結構上任意兩種載荷工況所產生的應力差及平均應力應在相應材料或接頭的Goodman 極限線圖的界限之內，如圖9 所示。




計算結果顯示，在各運營載荷工況下，構架上各部位的動應力均未超出相應母材/或接頭Goodman 疲勞極限圖的界定范圍，構架的疲勞強度滿足設計要求。

4.2 動力學性能
根據GB/T 5599《鐵道車輛動力學性能評定和試驗鑒定規范》規定，對車輛運行穩定性、平穩性、安全性進行評定。

4.2.1 穩定性運行
穩定性主要考核在初始激擾后，車輛蛇形運動幅值不發散的最高臨界速度。根據計算結果，轉向架時在空車、空箱、重車工況下的車輛的臨界速度分別為145 km/h、154 km/h、178 km/h，均高于設計速度（120 km/h）的110%，穩定性滿足標準要求。

4.2.2 平穩性

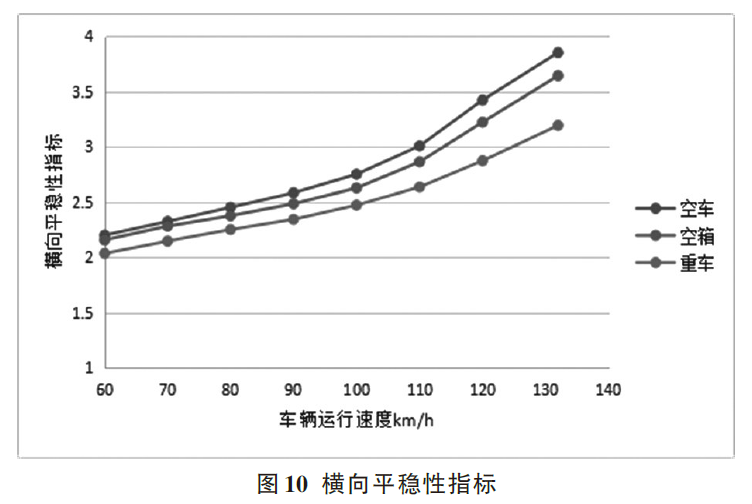

采用美國V 級線路模擬軌道的不平順，計算車輛以60～132 km/h 速度運行時的平穩性，如圖10、圖11所示。





根據計算結果，60～132 km/h 速度范圍內，在空車、空箱、重車等工況下，車輛橫向、垂向平穩性指標均小于4，滿足GB/T 5599 的良好級別標準。

4.2.3 安全性
運行安全性主要考核車輛在直線工況以及以70 mm欠超高通過圓曲線時的輪軌橫向力、輪軸橫向力、脫軌系數和輪重減載率，以確保運行安全。根據計算結果，在空車、空箱、重車等工況下，轉向架通過直線和曲線時的一位輪對輪軌橫向力、二位車輪輪軌橫向力、一位輪對輪軸橫向力、二位輪對輪軌橫向力、脫軌系數和輪重減載率分別小于標準要求的限度值48.464 kN、55.825 kN、91.98 kN、112.838 kN、1.0 和0.6，安全性均滿足GB/T 5599 的要求。

5 結語

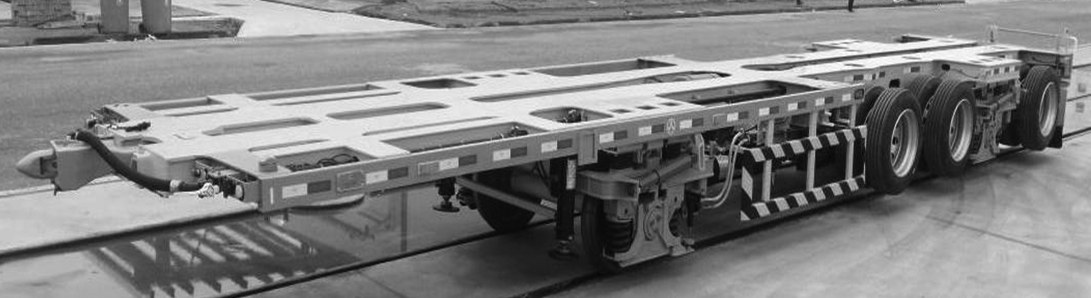

一體式公鐵兩用車可裝載1 個40 ft 集裝箱或2 個20 ft 集裝箱，車輛縱向強度滿足GB/T 5599 沖擊工況的嚴酷要求，遠超一般公路干掛車，如圖12 所示。


誠然，在公路運行時，兩個單軸轉向架4 t 多的重量是車輛的額外負擔；然而，在公鐵聯運的過程中，公路運輸主要解決“最后一公里”問題，公路里程短，耗能差值低。相比于短途運輸?shù)膭?dòng)能損耗，一體式公鐵兩用車提供的便利、時效等優勢必然煥發出更大光彩。

參考文獻：
[1] GB/T 5599-1985，鐵道車輛動力學性能評定和試驗鑒定規范[S].
[2] EN 13749：2011，鐵路應用—輪對和轉向架—轉向架構架評估方法[S].
