隨著城市人口的日益增長，城市擁堵問題變得越發嚴峻，軌道交通成為解決城市擁堵的重要手段。從1999 年起，國家陸續審批了眾多一線城市和準一線城的軌道交通項目[1]，軌道交通也進入了建設的高潮期。經過接近20 年的建設，城市軌道系統迅猛擴大，針對軌道線上的各類設備的保養和維修變得更加繁雜和重要，與此同時，運營量的持續加大，軌道線路的維護和修理可占用時間被大大縮短。公鐵兩用車使用便捷，可在公路和軌道兩種路況間快速切換，且經濟性良好，是解決城市軌道交通問題所需要的。目前公鐵兩用車在國外的城市軌道交通中已經得到廣泛的運用，同時國內也加大了引進和研Vol. 42 No.1Jan. 20th，2019發公鐵兩用車的力度。

一、概述
公鐵兩用車是一種可以同時在公路與軌道兩種路況下作業的特種車輛[2]。在公路上運行時，便會收起鋼輪，回歸到汽車的運行模式；當進入軌道時，便會放下鋼輪，讓鋼輪與軌道接觸，從而起到導向甚至是驅動的功能。公鐵兩用車在歐洲和日本得到了廣泛的運用。

1.1 分類

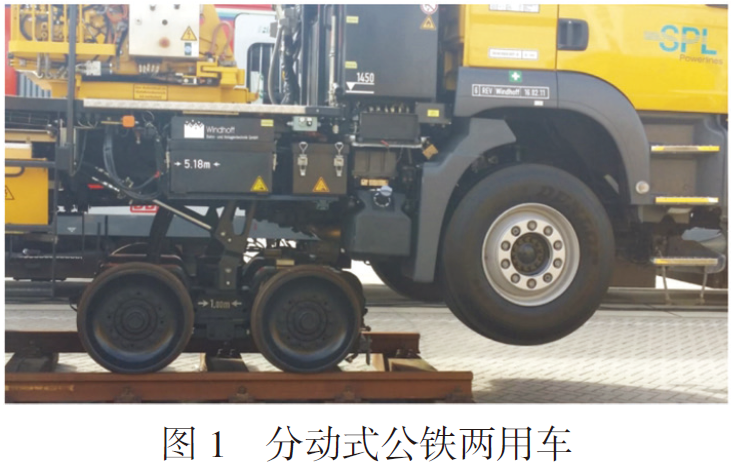

以牽引模式作為依據，公鐵兩用車主要分為兩大類，一類被稱作分動式公鐵兩用車，另一類被稱作導輪式公鐵兩用車。分動式公鐵兩用車具有兩套動力傳動裝置和走行部，如圖1 所示。

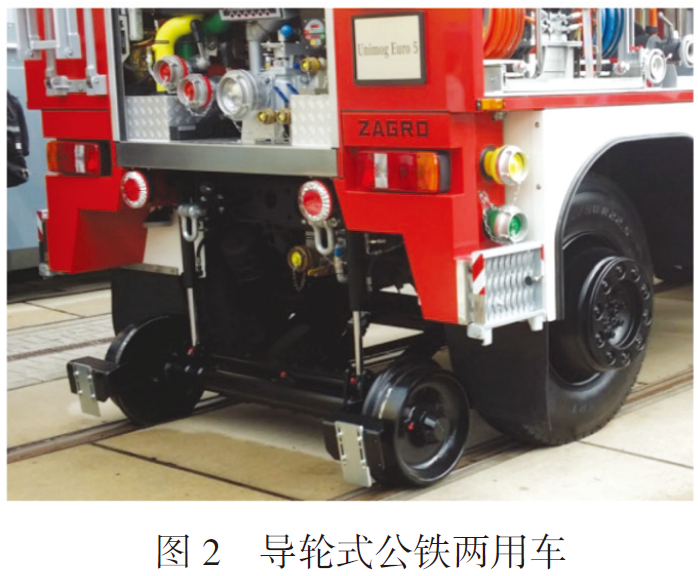

該車在公路和軌道上的動力傳動裝置和走行部都是相對獨立的。導輪式公鐵兩用車只有一套動力傳動裝置和兩套走行部，如圖2 所示。




該類車在公路和軌道上用的都是汽車自身的動力傳動裝置，但在軌道上多了一套走行部，主要起到導向作用， 有時也會起到一定的承載作用。有一款比較特殊的公鐵兩用車，該車動力來源是汽車的動力傳動裝置，只是多了通過汽車的橡膠輪胎與鋼輪摩擦產生驅動力的這一環節（見圖3），因此還是將它歸為導輪式公鐵兩用車一類。總之，分動式公鐵兩用車和導輪式公鐵兩用車關鍵區別是具有幾套動力傳動裝置及在公路和軌道兩種工況下是否用的是同一套驅動系統。



1.2 運用范圍
公鐵兩用車因運用范圍的不同，車輛的構造之間存在著較大的差異。首先從用途來區分，可分為牽引車和工程車兩大類。牽引車主要的任務是牽引車輛，工作場合通常為車輛檢修車間、企業工況、倉庫等；工程車主要的任務是進行軌道及其相應設施的維修和建造，工作場合通常為鐵路的各種線路上。

牽引車一般用于車輛運行牽引和調車兩個功能，兩者運用范圍有著較大的差異。調車功能通常運用在車站和維修車間中，其更多的是對牽引車的靈活性以及公路和鐵路模式切換有著較高的要求。車輛運行牽引通常需要到車輛的線路上去，在大鐵路上，更多是需要車輛在軌道上可快速運行到需要牽引的車輛所在的位置，在城市軌道交通中，則更多的是在公路上快速地運行到需要牽引的車輛所在的位置，再切換模式。

工程車具有眾多種類，但可以總結為以下三大功能：鋪設軌道及相關設施（軌道建成前的作業），維護與檢測軌道及相關設施（軌道建成后的作業），以及搶險救災。相對來說，搶險救災對車輛的運行速度有很高的要求，更傾向于靈活和具有高運行速度的工程車。鋪設軌道及相關設施的工程車需要有較大裝載量，較高的穩定性。維護與檢測軌道及相關設施的工程車需求相對要介于前兩種類型之間。

二、公鐵兩用車運用現狀

2.1 國外運用現狀
最早研究及投入運用公鐵兩用車的公司為美國的亞特蘭大特拉莫比公司和德國的柴威科·施奈德有限公司（ZWEIWEG）[3]。隨著科學技術日新月異的發展，公鐵兩用車在國外已經得到飛躍性的發展，如今已經在眾多國家的城市軌道交通中得到了不同程度的運用。

2.1.1 歐洲的公鐵兩用車
德國、法國等都是屬于軌道車輛領域具有領先水平的國家，其中在公鐵兩用車這個領域上面運用范圍最為廣泛，同時最為鐵路行業人所熟悉的ZAGRO 集團就是一家來自德國的公司。

ZAGRO 集團常年專注于針對公路和鐵路方面的產品的研究和開發。在最初期，ZAGRO 集團只有ZAGRO 這一家公司， 從2006 年起，ZAGRO、ZWEIWEG、SRT 及GMEINDER LOKOMOTIVEN四家曾經的競爭對手逐步地變成了合作伙伴，組成了如今被大家所熟知的ZAGRO 集團[4]。公鐵兩用車為ZAGRO、ZWEIWEG 和SRT 三家公司的主打產品，但三家公司各有所長。ZAGRO 主推的公鐵兩用車是牽引車，主要用于調車和車輛的運行牽引；ZWEIWEG 是以其豐富的公鐵兩用車品種立足于該領域；SRT 主要負責需要特殊用途的定制車輛，其中以清潔軌道與高空養護類型較為突出。ZAGRO 集團的公鐵兩用車產品如今已經被眾多國家引進與運用。

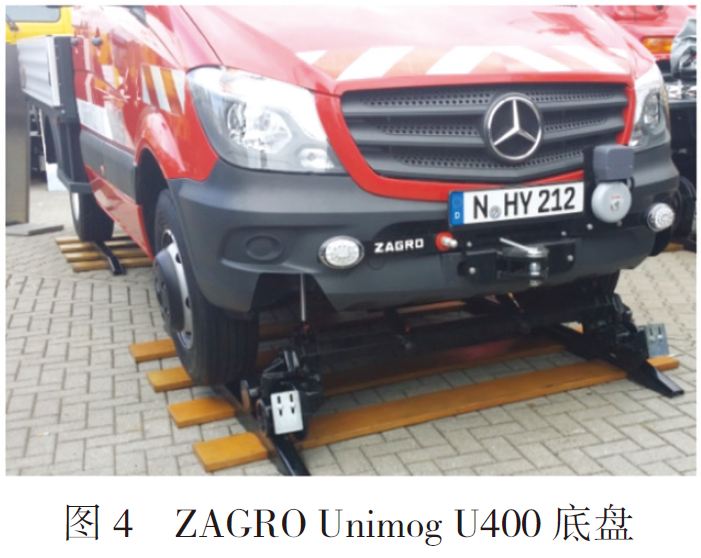

ZAGRO 集團最為著名的當屬烏尼莫克（Unimog）U400/U500 系列的底盤，如圖4 所示，它在工程作業設備搭載平臺中享有極高的聲譽。該底盤最大可牽引1 200 t，具有如此巨大的牽引力要?dú)w功于兩個方面：一是驅動輪為Unimog 底盤自身所采用的橡膠輪，橡膠與鋼的摩擦系數是鋼與鋼的3~4 倍，最高可達到0.9，即便是在潮濕狀態下也能達到0.7 左右；二是裝配了扭力轉換離合器，該裝置可以讓發動機啟動力矩增加到正常的2.5 倍左右，進而為啟動提供充足的動力。另一方面，由于該系列底盤具有多種不同的規格，使得其可以在廣泛的領域得到運用。



另一項突出的技術是由ZWEIWEG 設計的一套轉向架系統，如圖5 所示。該系統分為三個部分，分別是用于軌道行駛的輪對、車載液壓升降器和壓力控制器。這套系統用來幫助公鐵兩用車在公路和鐵路兩種模式下快速準確地完成切換，其成功地保證了該車輛在長度約5 m 的水平軌道完成公路和鐵路兩種模式的轉換，同時切換的時間控制在三分鐘以內。這讓公鐵兩用車在運用過程中的效率和便捷性得到充分的滿足。


ZAGRO 集團最為突出的是它的模塊集成技術，它將公鐵兩用車各個部分作為相應的模塊，根據客戶所提出的需求進行集成。通過該技術，ZAGRO 集團極大地簡化了生產和設計流程，從而提高了效率并降低了成本。表1 為分屬于ZAGRO、ZWEIWEG 和SRT 三家公司的三款公鐵兩用車的一些主要技術參數。


2.1.2 美國公鐵兩用車
在美國公鐵兩用車方面，主要是亞特蘭大特拉莫比公司相對較為突出，其更多是運用在貨運上，該公司的公鐵兩用車產品大多數為牽引車[5]。特拉莫比公司最獨特的是質量轉移技術。公鐵兩用車由于自身質量原因無法在軌道模式下提供足夠的黏著牽引力時，可以通過液壓裝置將車鉤上懸掛的車輛適當抬起，從而將被牽引的車輛一部分質量轉移到公鐵兩用車上，從而提高公鐵兩用車的黏著牽引力。該技術成功降低了對公鐵兩用車自身質量的要求，實現了公鐵兩用車輕量化。

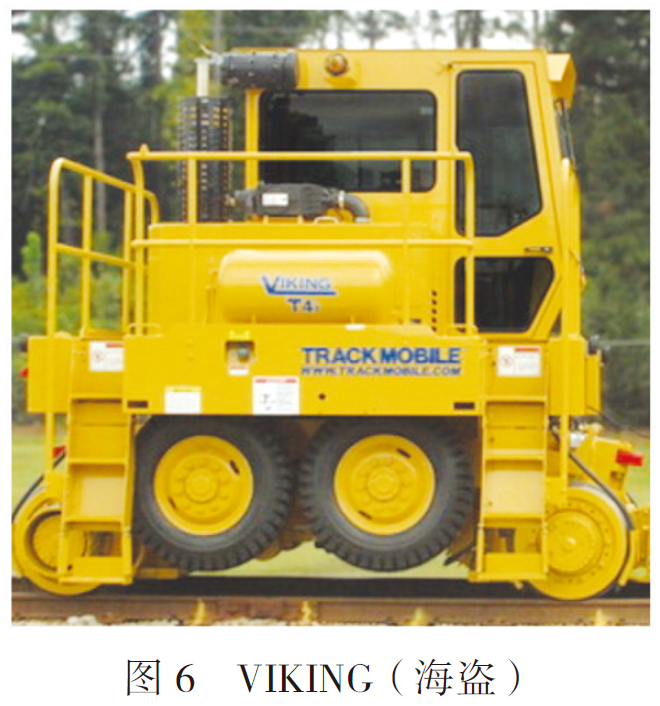

圖6 為其中一款運用范圍較廣的VIKING 型公鐵兩用車。


表2 為特拉莫比公司主推的三款公鐵兩用車的主要技術參數。


2.1.3 日本公鐵兩用車
日本公鐵兩用車的最大突破是將其運用在了客運方面。日本北海道旅客鐵道公司從2004 年起研發一款名為DMV（dual mode vehicle）的公鐵兩用車[6]，該車主要是為趨于老齡化的社會提供無障礙化交通。DMV 采用的是導輪式公鐵兩用車，該車?yán)煤髮?dǎo)向輪分擔橡膠輪上的載重，從而達到延長橡膠輪使用壽命的作用。經過實驗得出，按橡膠輪60%、后導向輪40% 這個比例分配載荷較為合適。DMV為了后橡膠輪配置優化和通過小半徑曲線，對鋁合金輪轂位移量與后橡膠輪寬度均進行增大。

DMV901 型公鐵兩用車如圖7 所示。


其主要技術參數如下：


2.2 國內運用現狀
相較于發達國家，我國對公鐵兩用車的研發和運用起步較晚，1988 年引入第一臺來自ZWEIWEG 的ZW150S 型公鐵兩用車，該車主要運用在調車牽引與搶險兩方面。伴隨著國內鐵路技術的發展，中車四方車輛有限公司自1994 年研發出國內第一輛投入運營的公鐵兩用車，如今已經有了多款自主研發的公鐵兩用車，如TGC 系列、ICON 系列。大連鐵豐聯合技術有限公司、中車戚墅堰機車有限公司等均已具有自主研發的公鐵兩用車。

中車四方車輛有限公司的公鐵兩用車品種相對較多，可運用于高空作業、軌道清潔以及消防等。其中最新研發的ICON-10 高空作業車（見圖8）已經得到業內人士的一致好評，并且成功出口歐洲。該車主要運用于鐵路電氣化線路接觸網的檢修、維護，以及信號安裝等高空作業場合，并采用了液壓鋼輪驅動方式，讓其可以快速垂直上下道，保證了該車更好地在較為嚴峻的路況下完成公鐵模式的切換。

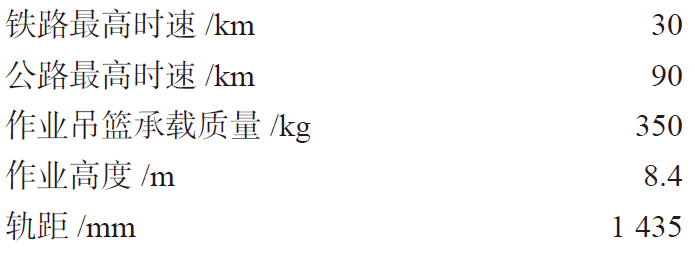

其主要技術參數如下：


三、導輪式和分動式公鐵兩用車在城市軌道交通運用中的特點
導輪式和分動式公鐵兩用車都有著各自的特點，對于不同的運用環境所重視的點也有一定的差異。本文主要針對在城市軌道交通這一運用環境，來對兩種牽引模式的公鐵兩用車進行對比。導輪式和分動式公鐵兩用車不只是牽引模式的區別，其中的結構和運行特點也有著不小的差異。
1）導輪式相對于分動式最大的問題在于橡膠輪的磨耗問題，主要是由于部分橡膠輪胎的載重集中導致。在城市軌道交通運用中，不需要公鐵兩用車以鐵路模式進行長距離的運行，同時對于非牽引車，可通過將橡膠輪上的載荷分配給鋼輪來緩解載重集中問題。
2）導輪式相對于分動式結構會更加簡單，制造成本相對較低，維護和檢修等更加方便快捷，有效地降低了運營成本。
3）導輪式與分動式最大差別在于，導輪式一部分為橡膠輪與軌道進行接觸，橡膠車輪與鋼軌的接觸為粘彈性接觸，這成功起到減震降噪作用，對于城市軌道交通運用來說，這是很重要的。同時橡膠與鋼比鋼與鋼具有更大的摩擦系數，進而提供更大的牽引力以及制動力，可以更好地應對城市中較大的坡度、緊急啟停等問題。

通過對比發現，導輪式公鐵兩用車相較于分動式更為適合于城市軌道交通。

四、公鐵兩用車在城市軌道交通中的發展趨勢
隨著城市軌道交通更進一步擴大，公鐵兩用車的運用范圍變得更為廣闊。針對公鐵兩用車在城市軌道交通中的不同用途，該車的發展趨勢主要表現為：
1）相對于分動式公鐵兩用車，導輪式公鐵兩用車更適用于城市軌道交通，將成為城市軌道交通運用的主要車型。
2）面對更加廣泛的運用需求，公鐵兩用車中的模塊集成技術會變得更加重要。
3）隨著城市軌道交通運輸量的增大和線路的更加繁忙，需要公鐵兩用車具有更快的模式切換速度，且能在更加復雜的路況下完成公鐵兩種模式的切換。
4）公鐵兩用車不再僅限于在城市軌道交通中作為牽引車和工程車，還將作為客運車輛。

五、結束語
隨著近年來國家對于城市軌道交通投入的不斷加大，國內公鐵兩用車的技術已經有了很大的進步，與國外頂尖公司的差距正在不斷地縮小。公鐵兩用車能適應更多的路況，同時機動靈活等優點對于迅猛發展的城市軌道交通發揮著巨大的作用。隨著國內對于城市軌道交通重視的進一步提高，公鐵兩用車也會得到進一步的發展和運用。

參考文獻 ：
[1] 朱 軍. 我國城市軌道交通發展現狀與對策建議[J]. 城市軌道交通研究， 2005（6）：11-14.
[2] 季曉丹. 公鐵兩用車的發展歷程和趨勢[J]. 鐵道機車與動車，2015（3）：1-5.
[3] 錢潤華， 雷志平， 秦正爵. 公鐵兩用車[J]. 時代汽車， 2017（11）：22-24.
[4] 顧海東. 公路鐵路多面手——ZAGRO 集團路軌兩用車方案解讀[J]. 專用汽車， 2016（10）：80-87.
[5] Feuchter J. Road/Rail trucks—very special rail vehicles[M].Wiesbaden：Springer Fachmedien，2014.
[6] 柿沼博彥，難波壽雄，荒川洋. D M V プロトタイプ車の開[N].JREA，2006，49（7）.
